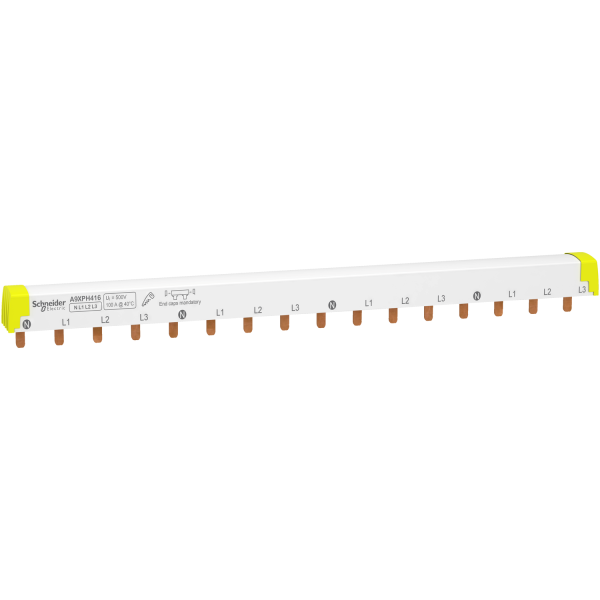

Acti9 iC60 - peigne de raccordement à dents - 4P - 100A - 16 modules de 18mm

Simplifiez et sécurisez le câblage de vos tableaux électriques triphasés avec le peigne de raccordement Acti9 iC60 de Schneider Electric (Réf. A9XPH416). Conçu pour une distribution d'énergie horizontale, ce peigne isolé à dents permet de raccorder rapidement jusqu'à 4 appareils (tétrapolaires 4P ou 3P+N) sans utiliser de ponts filaires fastidieux. Avec un calibre admissible de 100 A, il assure une connexion robuste et une esthétique professionnelle à l'intérieur de vos coffrets.

Pour quels environnements ?

Ce produit est indispensable pour :

• Les tableaux tertiaires et industriels : Où la rapidité de montage et la clarté du câblage sont prioritaires.

• Les installations triphasées avec neutre : Distribution type N / L1 / L2 / L3.

• Les extensions de tableaux : Grâce à sa conception découpable, il s'ajuste parfaitement à la largeur de votre rangée.

Compatibilité Technique et Performance

Ce peigne de raccordement offre des spécifications de haute sécurité :

• Capacité : 16 modules de 18 mm (Longueur 288 mm), permettant d'alimenter 4 départs tétrapolaires.

• Puissance : Courant nominal de 100 A (à 40°C) et tension d'isolement de 500 V CA.

• Compatibilité : S'adapte parfaitement aux gammes Acti9 iC60, iK60, iID et Multi9 C60.

• Sécurité : Résistance au feu 960°C et degré de pollution 3 pour les environnements sévères.

Installation et Maintenance

L'installation est intuitive : les dents s'insèrent directement dans les bornes des disjoncteurs (haut ou bas selon le modèle). Le système est découpable, vous permettant d'ajuster la longueur si vous avez moins de 4 appareils à alimenter. Le repérage des phases (N, L1, L2, L3) est clairement indiqué pour éviter toute erreur de câblage.

Note : Pour une sécurité totale, n'oubliez pas d'utiliser des embouts de protection (cache-dents) sur les parties du peigne non utilisées et laissées sous tension (IP20).
